CI730 Profinet从站模块

产品型号:Profinet实时以太网总线,高速背板,IO扩展
发布时间:2017-09-05
售后服务:0531-55691761
产品特点:CI730 模块是一种支持 Profibus-DPV1 的现场总线接口模块,这个模件可以作为 DP 从站,采用 DB9 针插头
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载

产品介绍

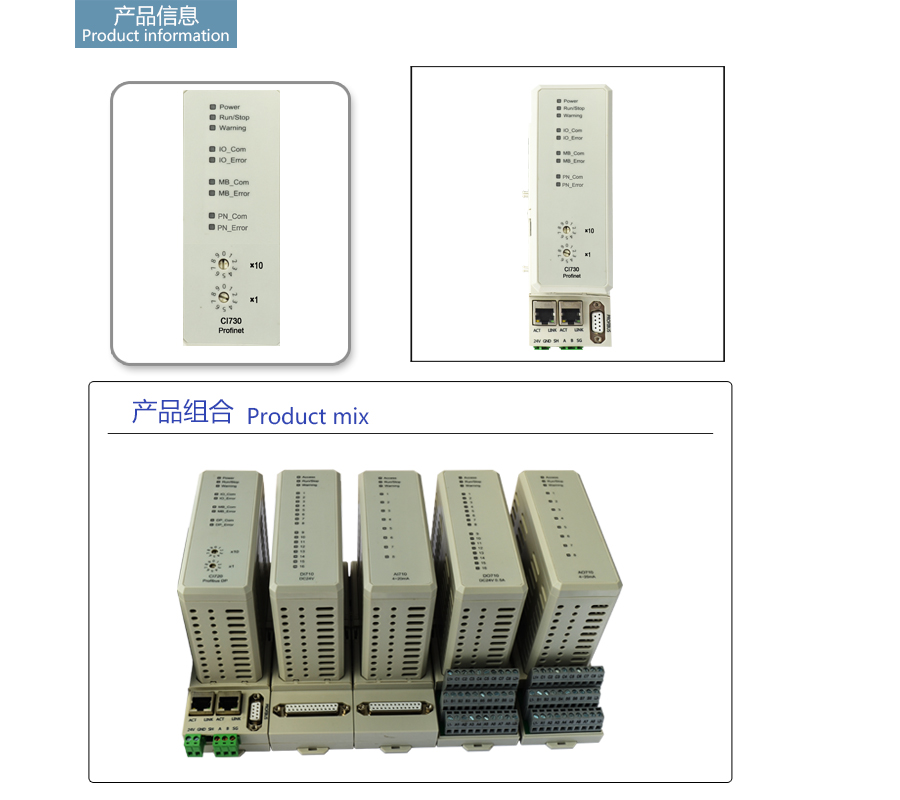

产品图片:


描述

CI730 模块是一种支持 Profibus-DPV1 的现场总线接口模块,这个模件可以作为 DP 从站,采用 DB9 针插头,接收主站或者控制器传输的命令,采用 RS485 接线端子的方式与其后相连的 IO 模块通信,读取输入模块采集的信号或者向输出模块写入输出的信号。波特率 12M 自适应。

DB9 针采用双绞屏蔽电缆接线,其可连接到 DP 主站设备或者 PLC 等设备。

CI730 模块用外部端子提供 24V 电压输入,由单独的电源模块处理供电,并且向与其所连接的 IO 模块提供所需电源。

CI730 模块地址的确定由两个拨码开关决定,其地址范围 1-99。CI730 可通过 TRU-BUS 总线挂载最 15 个 IO 模块,型号顺序没有要求,其扫描周期

在 5 ms 内。

CI730 模块有七个指示灯,用于指示运行状态。

技术指标:

指标项

数值

IO模块数量

1-15

DP从站模块数量


地址范围

1-99

电缆长度


电源功率


最大环境温度

      55/40℃

电气安全等级

Class I 符合 IEC 61140

45.6mm

120mm

107.5mm



特点

模块地址可调

通讯状态指示

模块状态指示

波特率从 9.6kBit/s 到 12Mbit/s 可选

双绞屏蔽电缆

9 针 D 型插头

EMC 抗电磁干扰保护

DIN 导轨式安装

描述

CI730 模块是一种支持 Profibus-DPV1 的现场总线接口模块,这个模件可

以作为 DP 从站,采用 DB9 针插头,接收主站或者控制器传输的命令,采

用 RS485 接线端子的方式与其后相连的 IO 模块通信,读取输入模块采集的

信号或者向输出模块写入输出的信号。波特率 12M 自适应。

DB9 针采用双绞屏蔽电缆接线,其可连接到 DP 主站设备或者 PLC 等设

备。

CI730 模块用外部端子提供 24V 电压输入,由单独的电源模块处理供电,

并且向与其所连接的 IO 模块提供所需电源。

CI730 模块地址的确定由两个拨码开关决定,其地址范围 1-99。CI730 可

通过 TRU-BUS 总线挂载最 15 个 IO 模块,型号顺序没有要求,其扫描周期

在 5 ms 内。

CI730 模块有七个指示灯,用于指示运行状态。
