产品型号：适用于 P700 系列低电压 I/O 模块类型

发布时间：2017-09-05

售后服务：0531-55691761

产品特点：每个转盘拥有8个位置，最大可适应

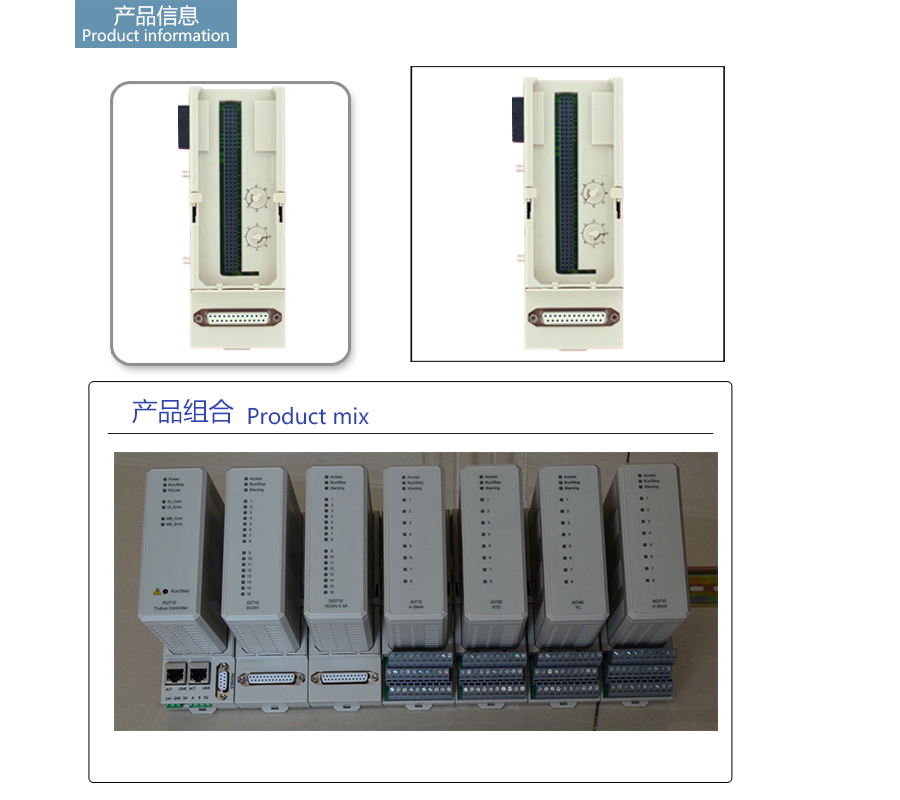

产品图片：

TU712是DB25端子式TIFS700系列I/O模块底座。它实现I/O模件与现场过程设备的连接，同时传递TIFS700背板总线，通过模块两侧的通信总线连接头来进行模块的扩展连接。

TU712有两个可旋转机械转盘，用于配置不同类型的I/O模块，以保证操作人员正确地放入I/O模块，每个转盘拥有8个位置，最大可适应64种模块类型。

TU712使用DB25接线端子，最大额定电压50V，最大额定电流为每通道2A，最多可连接16个I/O通道，2个过程电压。

TU712可以安装到标准的DIN导轨上，它有一个背部卡扣，卡扣上推可将底座固定导轨上。

特点

适用于 TIFS700 系列低电压 I/O 模块类型

I/O 模块紧凑型模块底座

25 针 DB 现场设备连接器插座

连接模块总线和 I/O 模块

机械锁，防止模块插入错误

DIN 导轨接地

DIN 导轨安装

描述

TU712 是 DB25 端子式 TIFS700 系列 I/O 模块

底座。它实现 I/O 模件与现场过程设备的连接，同时传递 TIFS700 背板总线，

通过模块两侧的通信总线连接头来进行模块的扩展连接。

TU712 有两个可旋转机械转盘，用于配置不同类型的 I/O 模块，以保证操

作人员正确地放入 I/O 模块，每个转盘拥有 8 个位置，最大可适应 64 种模

块类型。

TU712 使用 DB25 接线端子，最大额定电压 50V，最大额定电流为每通道

2A，最多可连接 16 个 I/O 通道，2 个过程电压。

TU712 可以安装到标准的 DIN 导轨上，它有一个背部卡扣，卡扣上推可

将底座固定导轨上。

在有限的空间内进行安装时，底板单元之间使用专用延长电缆 CA710 进

行连接。
