一、产品介绍

 创恒科技研制的景观灯无线控制系统，由GPRS无线数据通讯模块、扩展多路采集模块及远程云平台等组成的分布式无线遥测、遥控、遥信系统。可以对设备进行开关控制，设备用电的电流、电压、用电功率采集。根据对所测数据的分析来判断设备运行有无故障、定时存储和上传各有关数据。该无线控制系统广泛应用于机床数据采集监控、配电柜无线采集控制系统、无线灯光控制等。

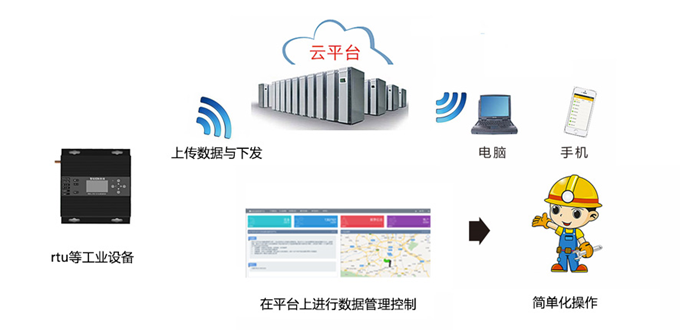

 无线控制系统云平台基本创恒云平台二次开发，结合客户需求可以在极短时间内为客户提供订制化云平台，节省用户项目实施时间，节省成本。无线控制云平台实现对无线控制器的数据展示、参数配置、时间同步、无线开关、回路通道故障诊断、异常报警等功能。

 创恒TH-C100无线控制模块是该控制系统的通信核心模块，采用标准工业级产品设计，具有高可靠性、高稳定性，侧面安装SIM卡的方式可以有效防止拆卸，坚固的铝型材外壳为产品提供抗干扰保护。TH-C101是扩展数据采集模块，支持标准ModbusRTU协议，通过RS485总线，可以将多个模块并联，同时采集数据并通过无线终端上传至云平台。

图1  GPRS无线控制系统框图

二、TH-C100/TH-C101硬件模块

GPRS无线控制系统有两款硬件模块TH-C100无线控制模块、TH-C101多路采集模块，该系统可以通过RS485总线，将一个C100与多个C101模块并行连接在一起，以满足不同使用场合对多采集点的应用需求。

两款硬件模块参数如下：

型号TH-C100

1、集成高精度仪表级三相电电表功能

2、内置10路继电器控制功能，3路数字量输入检测功能

3、内置高精度RTC，支持GPRS远程同步时间

4、一路RS485接口，内置Modbus主站功能，支持连接扩展模块（最大64个）

5、可靠的GPRS连接功能，充分考虑多种工况，保证设备随时在线

6、内置12864 LCD液晶显示和菜单系统

7、内置引导程序，通过RS232调试接口升级固件

型号TH-C101

1、一路RS485接口，标准ModbusRTU通信协议

2、内置12路交流电电流采集，支持不同变比的电流互感器接入

3、6路0-50mV电压采集

4、一路RS232调试接口，shell环境，配置模块参数

5、内置引导程序，通过RS232调试接口升级固件

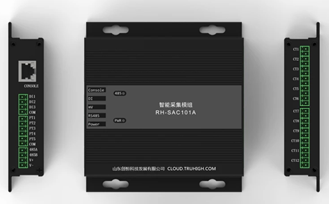

图2  TH-C100（左）、TH-C101（右）

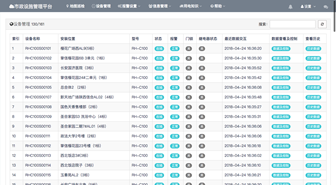

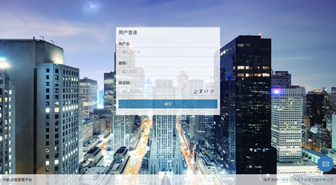

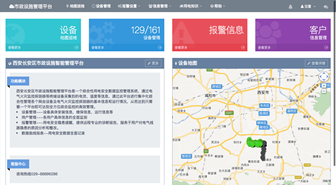

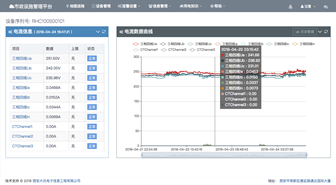

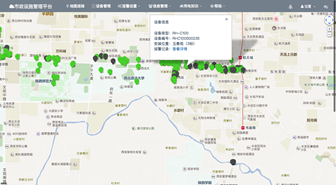

三、管理平台运行效果展示
