多样的高性能控制器为各类应用提供了可期待的多种选择;采用标准通讯接口,方便与第三方软硬件无缝连接。

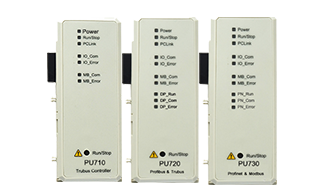

IEC61131-3编程,Profibus-DP现场总线
IEC61131-3编程,Profinet实时以太网总线

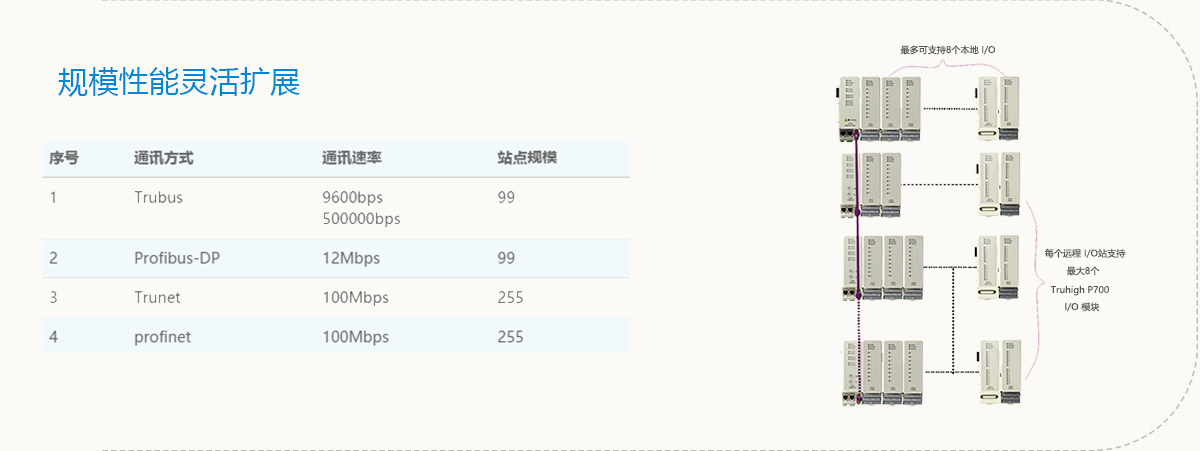

支持四种现场总线
用于远程I/O站点的扩展
支持相关标准协议的第三方设备接入

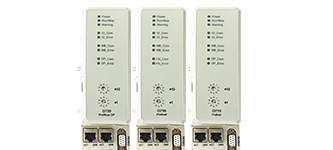

单一通讯模块提供多种通讯协议
序号 | 协议 | 拨码范围 | 地址范围 |
---|---|---|---|
CI710 | Trubus、Trunet | 1-99 | 1-99 1-255 |
CI720 | Trubus、Profibus-DP、Trunet | 1-99 | 1-99 1-255 |
CI730 | Trubus、Trunet、Profinet | 1-99 | 1-99 1-255 |

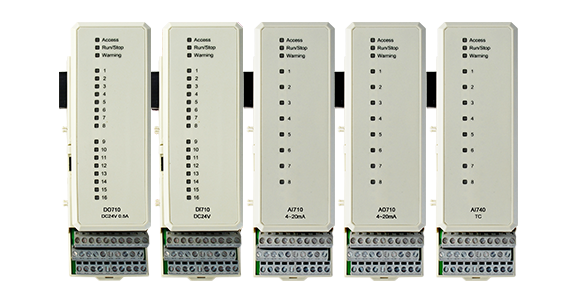

序号 | 名称 | 型号 |
---|---|---|
1 | 模拟量输入 | |
8通道模拟量输入 0~20mA、4~20mA 0~5V、0~10V(可选) | Al710 | |
8通道模拟量输入 0~20mA、4~20mA 0~5V、0~10V(可选) ,支持Hart | Al715 | |
8通道模拟输入 RTD,Pt10、P100、Ni100、Ni120、Cu100、Cu50(可选) | Al730 | |
8通道模拟量输入 TC,B、E、J、K、N、R、S、T型(可选) | Al740 | |
2 | 模拟量输出 | |
8通道模拟量输出4~20mA模拟量输出 | A0710 | |
8通道模拟量输出4~20mA模拟量输出支持Hart | AO715 | |
3 | 开关量输入 | |
16通道开关量输入模块 DC24V | D1710 | |
16通道开关量输入模块 干接点 | DI711 | |
8通道开关量输入模块 AC220V | D1720 | |
16通道SOE模块 | D1730 | |
4通道脉冲输入模块 | FI710 | |
6 | 开关量输出 | |
16通道开关量输出模块,晶体管输出DC24V | DO710 | |
8通道开关量输出模块,继电器输出 | DO720 |
多种型号的选择使PU700系列具有几号的开放性,用户根据自己的应用始终可以找到一款适合自己的控制器
技术指标 | PU700 | PU710 | PU720 | PU730 | |||||
---|---|---|---|---|---|---|---|---|---|
内存(SDRAM) | PC相关 | 64MB | 64MB | 256MB | |||||
用户存储器(Flash) | PC相关 | 128MB | 128MB | 256MB | |||||
控制器主频 | PC相关 | 400MHZ | 400MHZ | 720MHZ | |||||
冗余 | 支持 | 支持 | 支持 | 支持 | |||||
每个控制器任务数量 | 16 | 16 | 16 | 16 | |||||
本地I/O模块(个) | 无 | 15 | 15 | 15 | |||||
单控制器支持的全局变量 | 15000 | 15000 | 15000 | 15000 | |||||
以太网工业(10M/100M) | 无 | 有 | 有 | 有 | |||||
Trubus | 有 | 有 | 有 | 有 | |||||
Profibus DP | 无 | 无 | 有 | 有 | |||||
Trunet | 有 | 有 | 有 | 有 | |||||
Profinet | 无 | 无 | 无 | 有 | |||||
每个应用程序扫描周期 | PC相关 | 小于1ms | |||||||
PU700的OPC Server | 20,000个变量 | ||||||||
OPC Server的更新速率 | 0.1s~1 hour(1s默认) | ||||||||
ModuleBus扫描速率 | 无 | 1-2ms(实际值取决于I/O模块数量) |
